Baubericht Eigenbau Blauzahn Plus

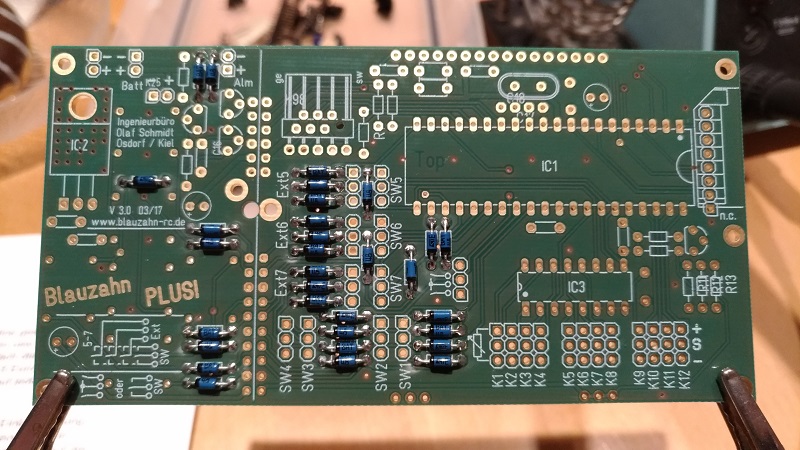

	Zum Anfang: Es ist ein Bausatz! Löterfahrung von Vorteil. Eine Bauanleitung ist auf dieser Seite zum Download bereit: www.blauzahn.info Schritt 1: Die Dioden einlöten und ganz wichtig: immer die Richtung der Dioden beachten.

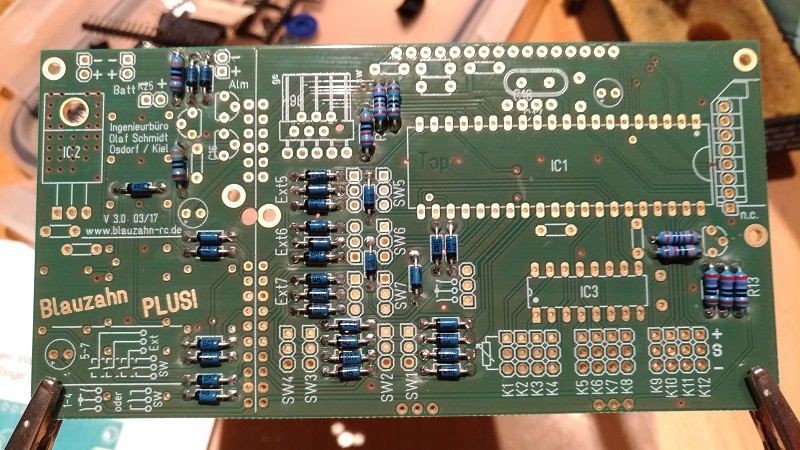

	Schritt 2: Die Widerstände.

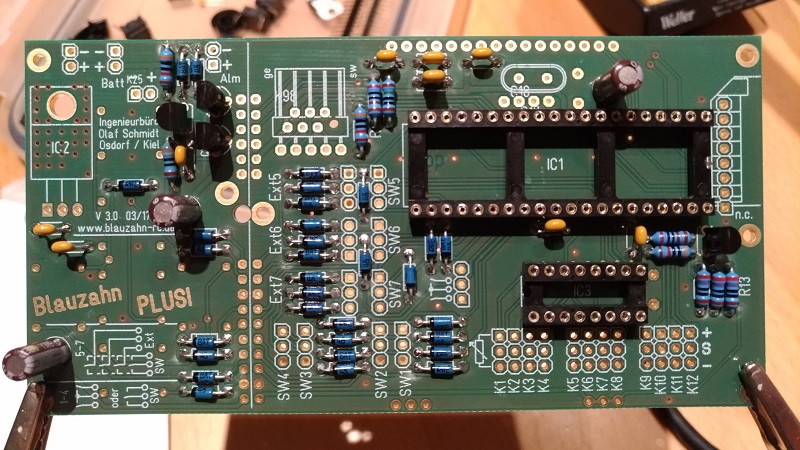

	Schritt 3: Elko´s, Transistoren und IC Sockel.
	Schritt 4: Spannungsregler und Stiftleisten.

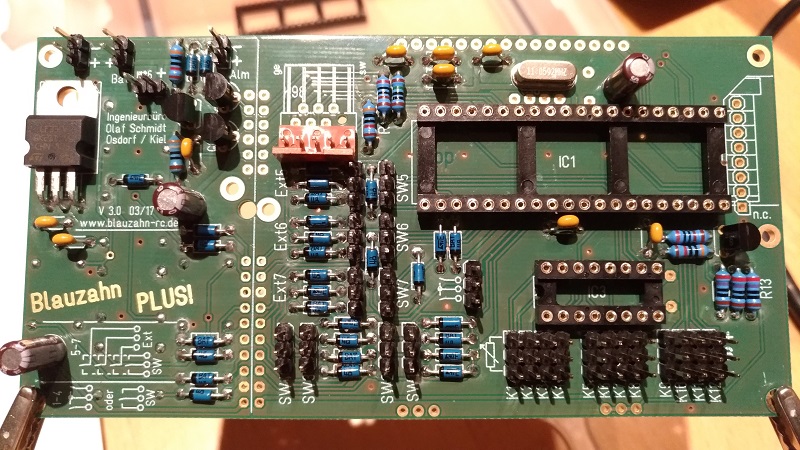

	Schritt 5: Und zu guter Letzt noch die Drucktaster mit den Abdeckungen einlöten. Somit ist diese Platine fertig verlötet.

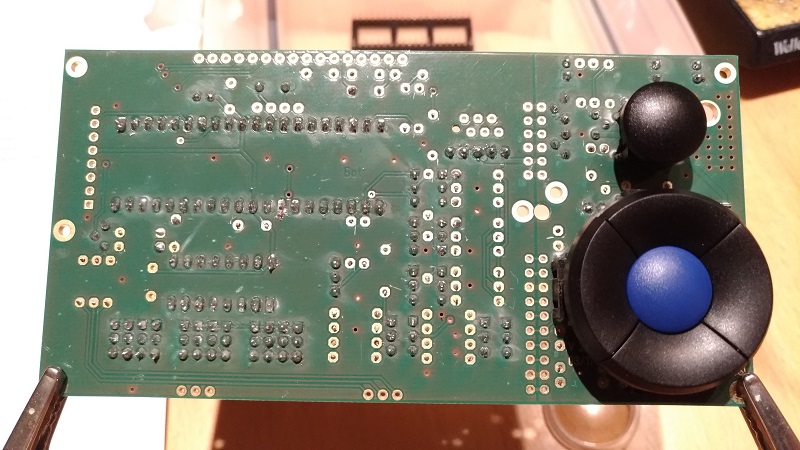

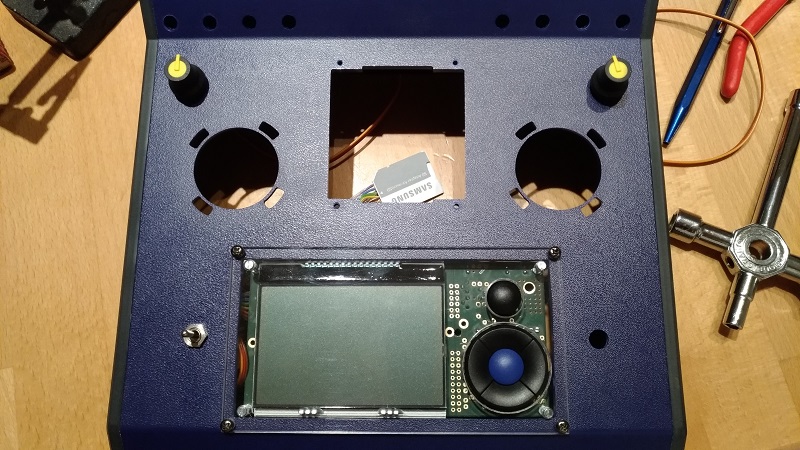

	Hier wurde noch das LCD mit der Platine verbunden und darauf befestigt. Dann hab ich noch eine Plexiglas-Scheibe zugeschnitten, sowie den schon vorhandenen Ausschnitt im Gehäuse vergrössert und auf dem Gehäuse der Fernsteuerung befestigt.

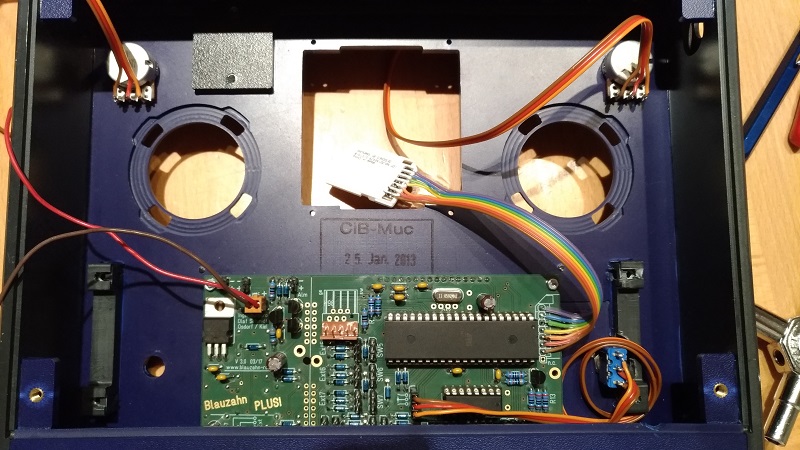

	Ansicht von Innen mit der Blauzahn Plus Platine und ein paar Kabel.

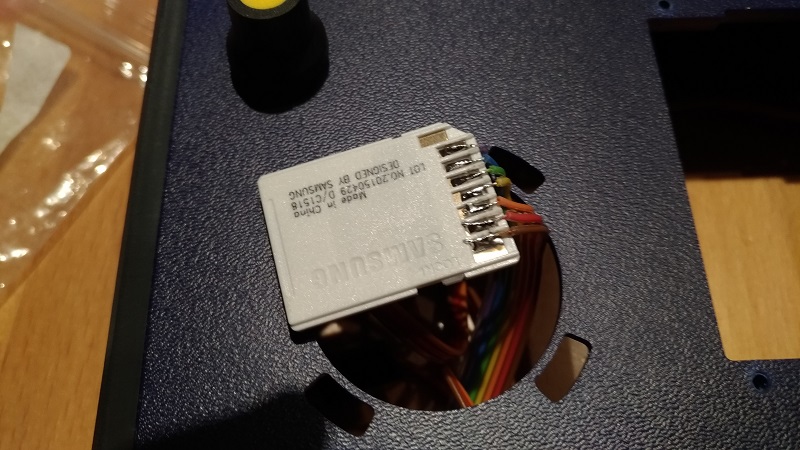

	Für die Blauzahn Hardware kann man immer wieder einmal Software-Updates machen, geht aber nur über eine SD-Karte. Also habe ich einfach einen SD-Kartenadapter an die Platine gelötet, so das ich nur die SD-Karte wechseln muss.

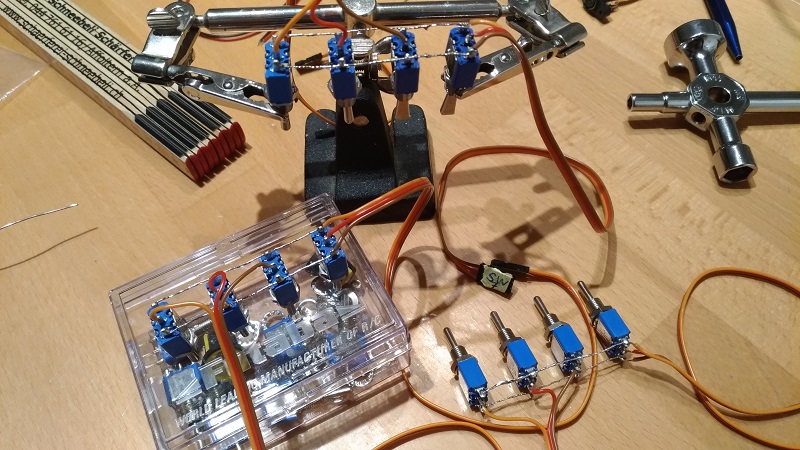

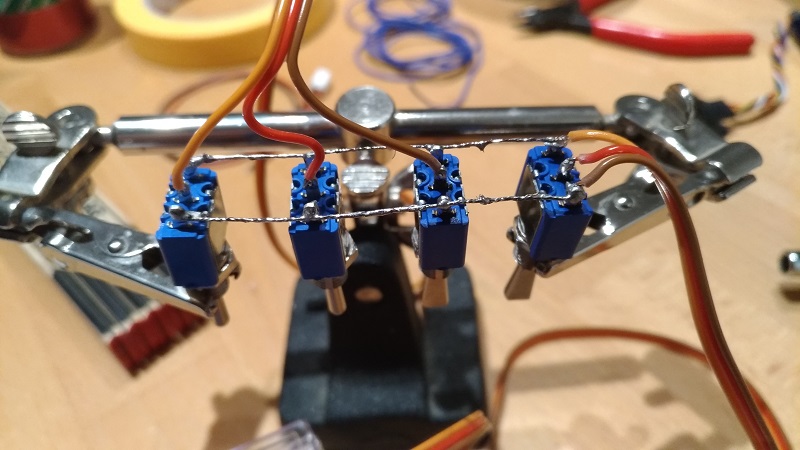

	Hier hab ich mal ein paar Tastschalter verlötet. Vorher hab ich ein paar Löcher in ein Plastikkästchen gebohrt im gleichen Abstand wie im Gehäuse, damits auch reinpasst..
	Nahansicht der gelöteten Tastschalter.

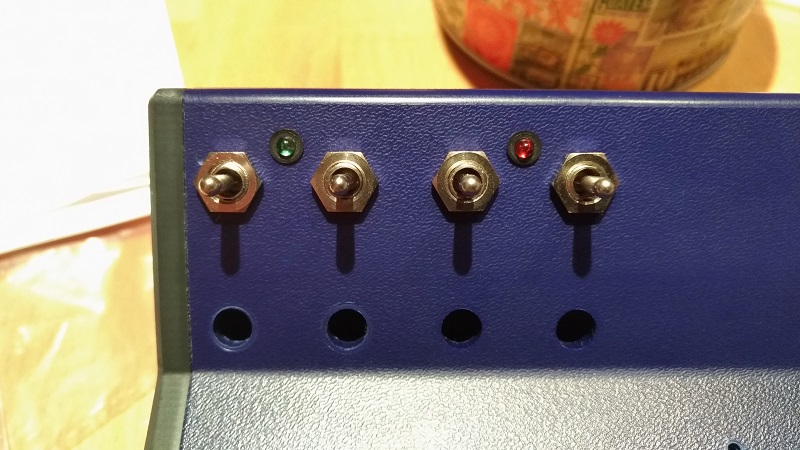

	Und hier sind Sie eingebaut.

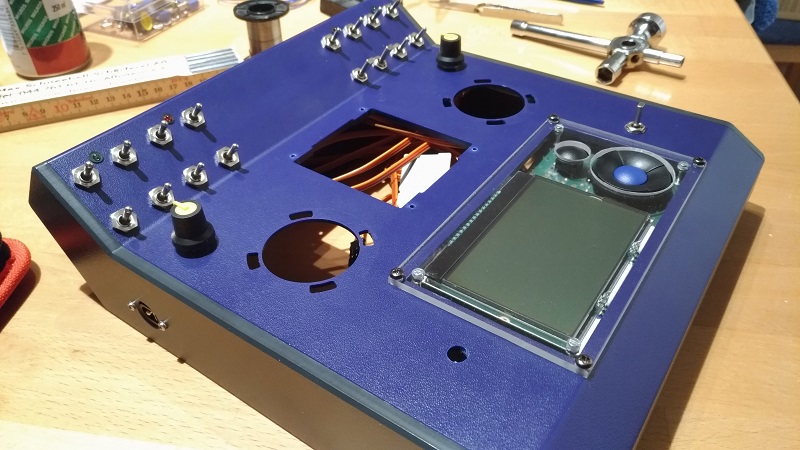

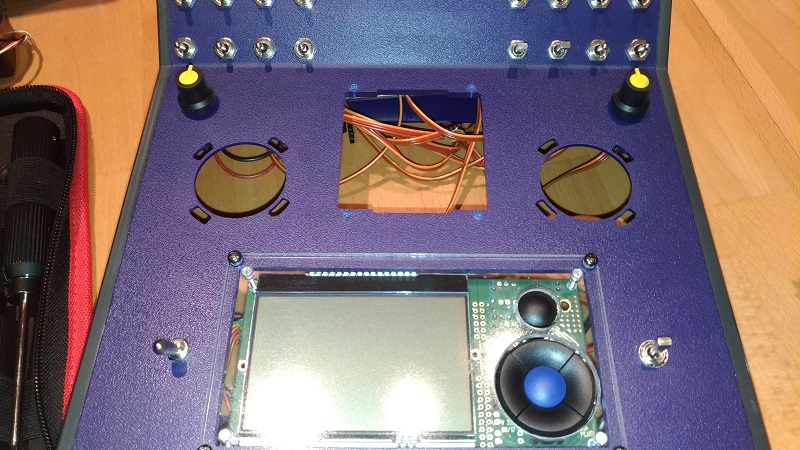

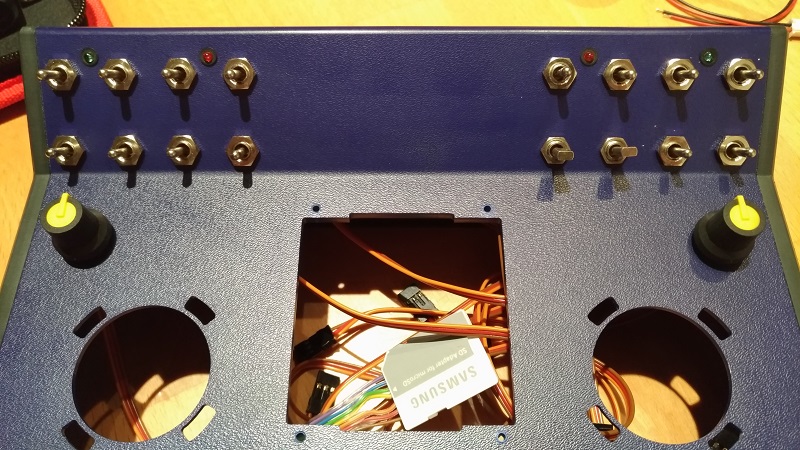

	Alle Tastschalter und Potis verbaut.
	Kleine Übersicht der Fernsteuerung mit deren Bedienelementen.

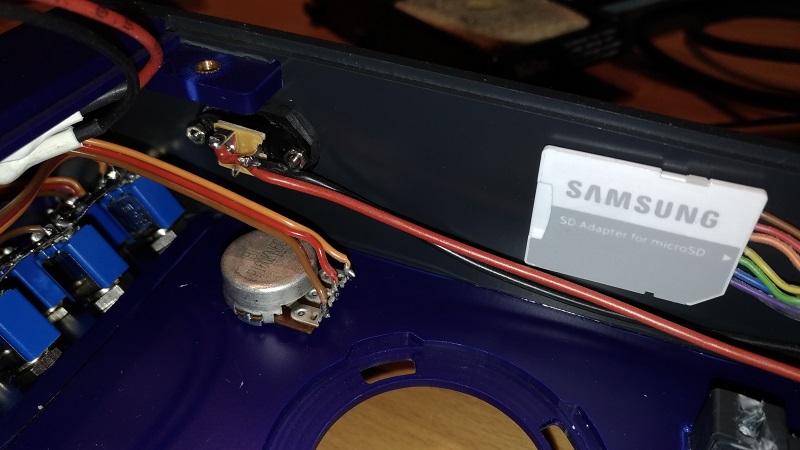

	Hier links oben sieht man die Ladebuchse für den Akku, rechts den SD-Kartenadapter.

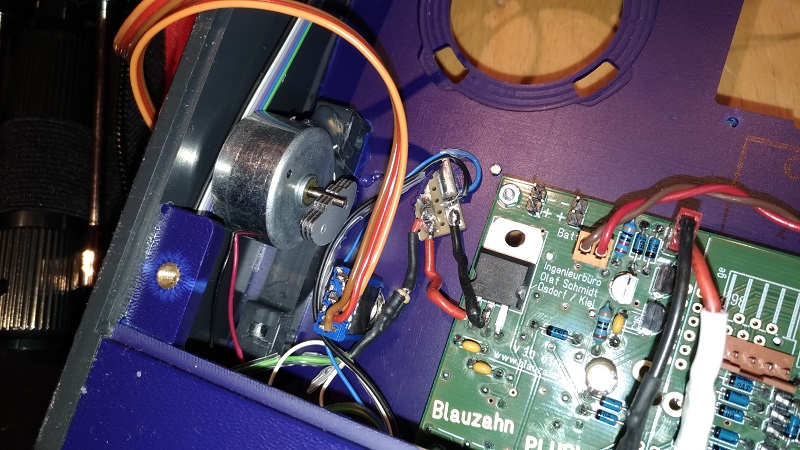

	Vibrationsmotor für die Unterstreichung der Fehlermeldungen.
	Rechts unten: Kippschalter für die Ebenenumstellung der Modelle. Links unten: Sicherheitskippschalter für Betrieb oder Akku laden.

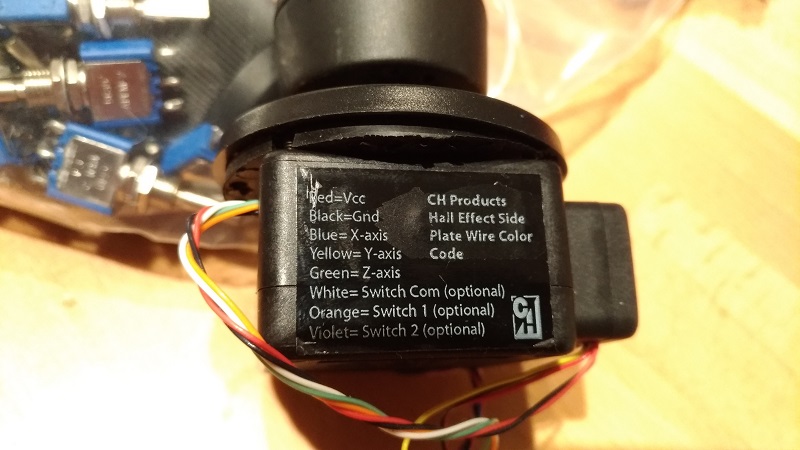

	Anschlussschema der zwei 3-D-Knüppel.

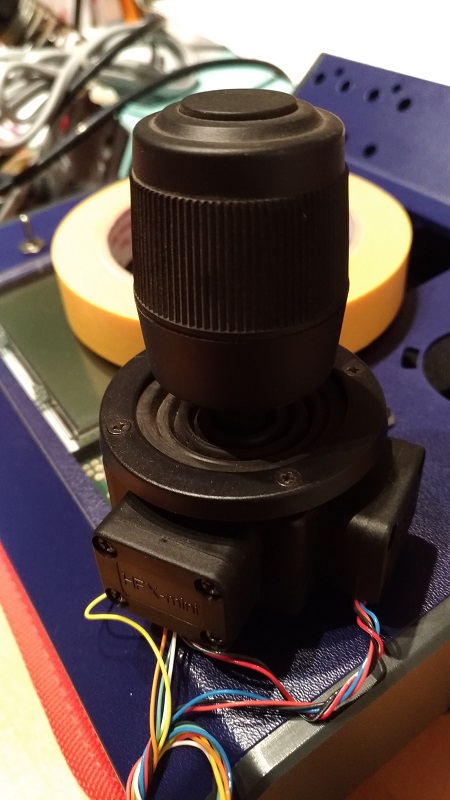

	3-D-Knüppel mit Taster.

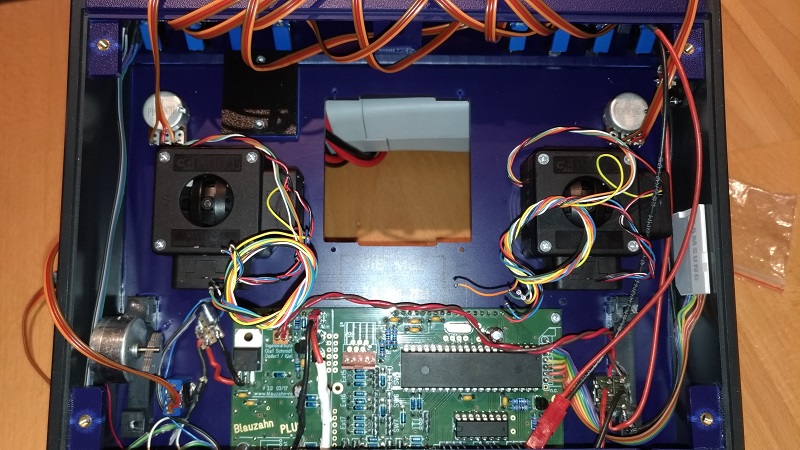

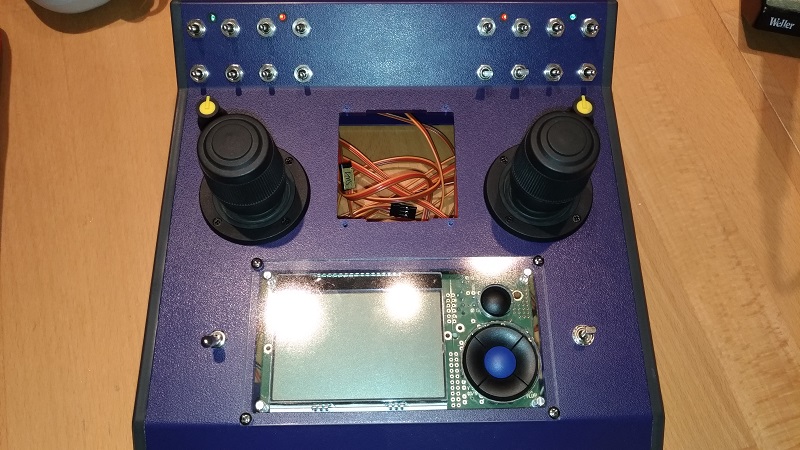

	Hier beide Knüppel eingebaut.
	Kabelsalat: jetzt gehts ans Anschliessen.

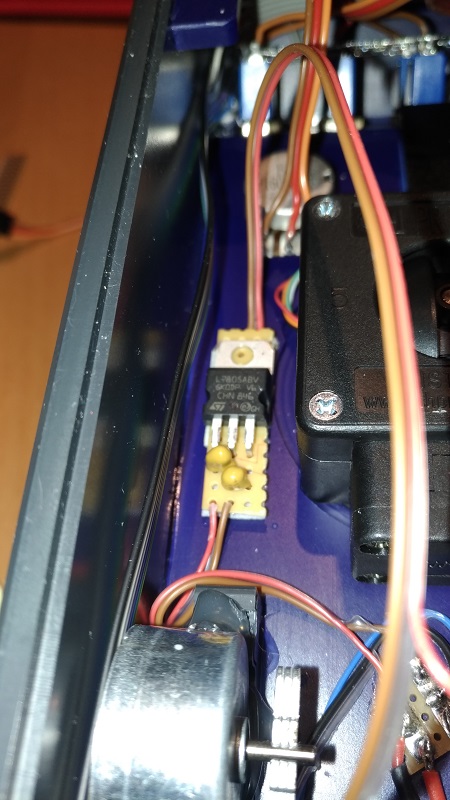

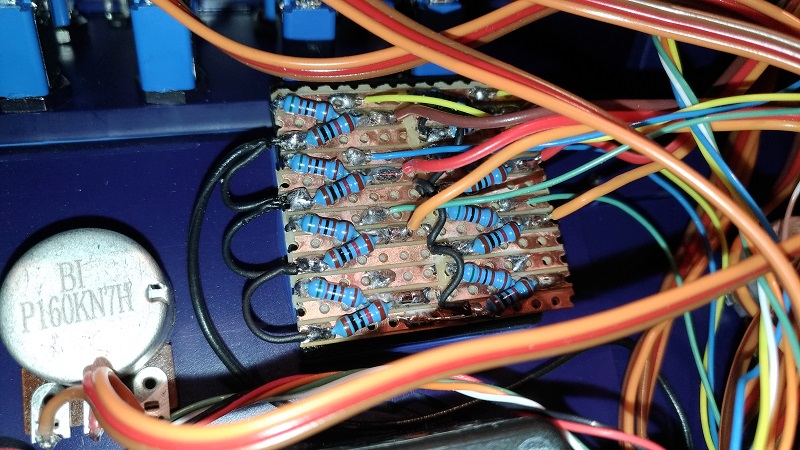

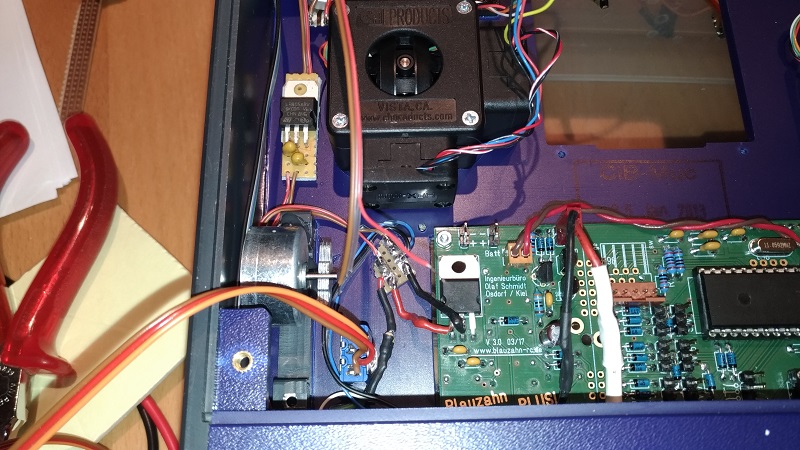

	Hier noch eine kleine Schaltung für die Knüppel: Die Elektronik gibt zuviel Volt raus und diese Schaltung transformiert es nach unten auf 3.3 Volt.
	Detailansicht.
	Verteilerplatine für die 3-D-Knüppel.

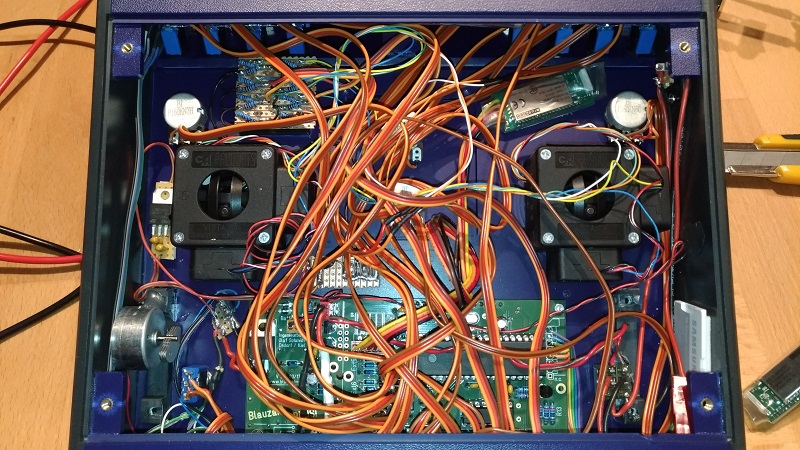

	Alles verbunden und verdrahtet. Oben rechts mit dem goldenen Ettiket ist die Blutooth-Antenne.
	In der Mitte auf der kleinen Abdeckung hab ich nochmals zwei potis verbaut.

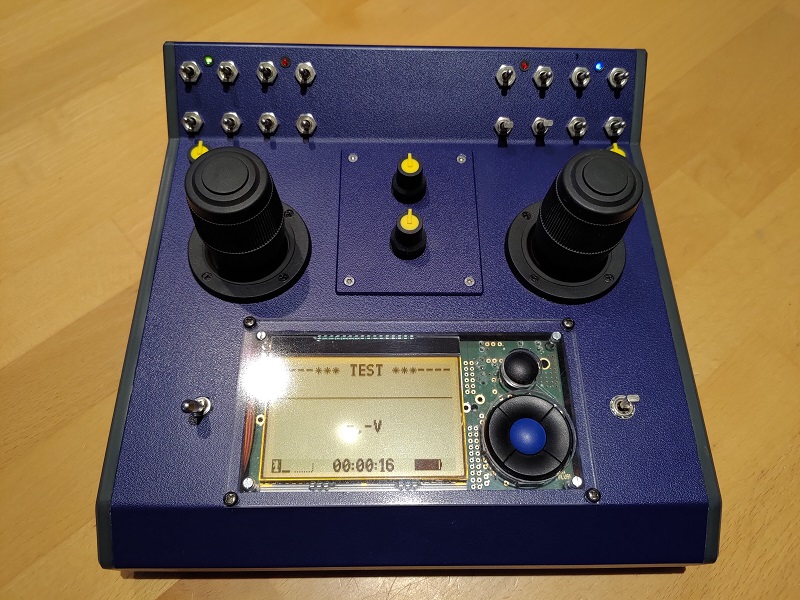

	Hier mal eingeschaltet. Links oben: grüne Betriebs-LED. Rechts oben: blaue LED für Bluetooth.
	Über die blaue Taste wird die Fernsteuerung ein- und ausgeschaltet und dient auch als Eingabetaste. Die Bedienung ist intuietiv.
	Das ist der Empfänger. Auch nur als Bausatz erhältlich. Somit ist dieser Baubericht abgeschlossen.
